 |
|
|
|
Requisitos adicionais para o material DSS da EMPRESA
Carpy V-Notch (ASTM A370)
Não aplicável quando a largura máxima do espécime de Charpy obtida for inferior a 2,5 mm. A energia absorvida deve ser de 61 J média e 48 J. A temperatura mínima de ensaio de valor único deve ser de menos 46 °C.Exemplar de ensaio de impacto retirado da posição de espessura média.
Número de ferritos (ASTM ES62)
O teor de ferrita deve ser determinado por contagem manual de pontos numa secção transversal próxima da OD, da superfície ID e da localização da parede central.e de forma a proporcionar um contraste óptimo para a discriminação de fases de austenita e ferritaO teor de ferrita deve situar-se entre 40% e 60%.
Exame metalográfico
A amostra deve ser gravada com ASTM E407, K3Fe (CN) 6 com KOH ou NaOH. A secção transversal da amostra deve ser examinada nos pontos OD, ID e da parede média.O exame deve ser efectuado com uma ampliação mínima de 400 a 500 vezes.O material deve estar isento de fases intermetálicas e de precipitados.
Teste de corrosão
Deve ser efectuada de acordo com a norma ASTM G4S a 25oC durante 24 horas, com critérios de aceitação de não haver abertura visual a 20X e perda de peso inferior a 4 g/m2.
Dureza NACE
Ensaio de dureza de acordo com a NACE MR-0175, o máximo deve ser HRC 28, HB 271 ou HV10 310.
Outros requisitos

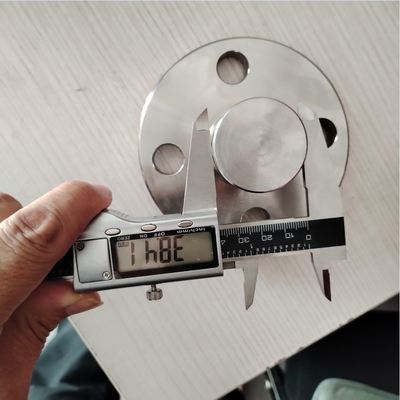

CONTRATANTE/EMPRESA exame representativo exigido para a rastreabilidade do número de calor, exame visual, exame dimensional e revisão do certificado de ensaio da fábrica.Todos os ensaios exigidos por número de calor.
Nota:
Aço inoxidável duplex (DSS)
Todos os materiais DSS devem estar em conformidade com um PREN mínimo de 34 de acordo com a fórmula:
PREN = %Cr + 3,3 × ((%Mo + 0,5 × %W)) + 16 × %N
Pessoa de Contato: Sam
Telefone: +8613031891590
