Detalhes do produto:
|
Descrição: Tubulação de aço de liga, tubulação de aço sem emenda da liga, tubulação soldada liga, tubulação de aço sem emenda de liga, tubulação da liga, tubo do aço de liga
Padrão: ASTM A335, JIS G3458, JIS A3462, DIN17175, GB5310, GB9948

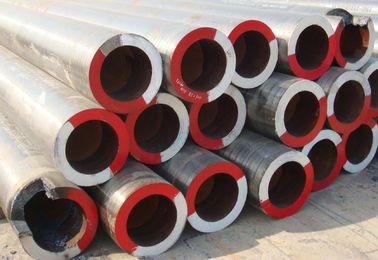

Tubulação Ferritic sem emenda do Liga-aço de ASTM/AME A335 P1/P5/P9/P11/P12/P22/P91/P92 para o serviço de alta temperatura
Material: ASTM A335 P2, ASTM A335 P12, ASTM A335 P11, ASTM A335 P22, ASTM A335 P5, ASTM A335 P91, ASTM A335 P92.
Diâmetro externo: 6 mm~1473mm
Espessura de parede: 1mm~160mm
Comprimento: 12m, 11.8m, 6m, 5.8m ou como suas exigências
Aplicação: A liga que a tubulação de aço se aplica ao petróleo, indústria química, energia elétrica, caldeira, alta temperatura resistente, baixa temperatura resistente, tubulação de aço steamless resistente à corrosão usou-se.
Composição quimica (%): |
|||||||||
Categoria | Designação de UNS | Composição, % | |||||||
Carbono | Manganês | Fósforo, | Enxofre | Silicone | Cromo | Molibdênio | Outro | ||
P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0,025 máximo | 0,025 máximo | 0.10-0.50 | --- | 0.44-0.65 | --- |
P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0,025 máximo | 0,025 máximo | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 | --- |
P5 | K41545 | 0,15 máximo | 0.30-0.60 | 0,025 máximo | 0,025 máximo | 0,50 máximo | 4.00-6.00 | 0.45-0.65 | --- |
P9 | S50400 | 0,15 máximo | 0.30-0.60 | 0,025 máximo | 0,025 máximo | 0.25-1.00 | 8.00-10.00 | 0.90-1.10 | --- |
P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0,025 máximo | 0,025 máximo | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 | --- |
P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0,025 máximo | 0,025 máximo | 0,50 máximo | 0.80-1.25 | 0.44-0.65 | --- |
P15 | K11578 | 0.05-0.15 | 0.30-0.60 | 0,025 máximo | 0,025 máximo | 1.15-1.65 | --- | 0.44-0.65 | --- |
P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0,025 máximo | 0,025 máximo | 0,50 máximo | 2.65-3.35 | 0.80-1.06 | --- |
P22 | K21590 | 0.05-0.15 | 0.30-0.60 | 0,025 máximo | 0,025 máximo | 0,50 máximo | 1.90-2.60 | 0.87-1.13 | --- |
P23 | K41650 | 0.04-0.10 | 0.10-0.60 | 0,03 | 0,01 | 0,50 máximo | 1.90-2.60 | 0.05-0.30 | V 0.20-0.30 |
Cb 0.02-0.08 | |||||||||
B 0.0005-0.006 | |||||||||
N 0,030 máximo | |||||||||
Al 0,030 máximo | |||||||||
W 1.45-1.75 | |||||||||
P91 | K91560 | 0.08-0.12 | 0.30-0.60 | 0,02 | 0,01 | 0.20-0.50 | 8.00-9.50 | 0.85-1.05 | V 0.18-0.25 |
N 0.030-0.070 | |||||||||
Ni 0,40 máximo | |||||||||
Al 0,04 máximo | |||||||||
Cb 0.06-0.10 | |||||||||
P92 | K92460 | 0.07-0.13 | 0.30-0.60 | 0,02 | 0,01 | 0,50 máximo | 8.50-9.50 | 0.30-0.60 | V 0.15-0.25 |
N 0.03-0.07 | |||||||||
Ni 0,40 máximo | |||||||||
Al 0,04 máximo | |||||||||
Cb 0.04-0.09 | |||||||||
W 1.5-2.00 | |||||||||
B 0.001-0.006 |
Propriedades mecânicas
Dados |
Categoria P11, P22, P5, P9 |
Categoria P91 |
Categoria P92 |
Resistência à tração, minuto, (MPa) |
415 |
585 |
620 |
Renda a força, minuto, (o MPa) |
205 |
415 |
440 |
Alongamento, minuto, (%), L/T |
30/20 |
20/… |
20/… |
Tratamento térmico |
A / N+T |
N+T/Q+T |
N+T |
Material & fabricação
A tubulação pode ser ou acabada a quente ou estirado a frio com o tratamento térmico de terminação notou abaixo.
Exigências do tratamento térmico
Categoria |
Tipo do tratamento térmico |
Normalizando a variação da temperatura F [C] |
Recozimento ou moderação Subcritical |
P5 (b, c) |
Completo ou Isothermal recoza |
|
|
|
Normalize e modere |
***** |
1250 [675] |
|
Subcritical recoza (P5c únicos) |
***** |
1325 – 1375 [715 - 745] |
P9 |
Completo ou Isothermal recoza |
|
|
|
Normalize e modere |
***** |
1250 [675] |
P11 |
Completo ou Isothermal recoza |
|
|
|
Normalize e modere |
***** |
1200 [650] |
P22 |
Completo ou Isothermal recoza |
|
|
|
Normalize e modere |
***** |
1250 [675] |
P91 |
Normalize e modere |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
|
Extinga e modere |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
Os testes mecânicos especificaram
Teste de tensão transversal ou longitudinal e teste teste aplainar, teste de dureza, ou da curvatura
Para o calor material - tratado em uma fornalha em lotes, os testes serão feitos em 5% da tubulação de cada lote tratado. Para lotes pequenos, uma tubulação será testada pelo menos.
Para o calor material - tratado pelo processo contínuo, os testes serão feitos em um suficiente número de tubulação para constituir 5% do lote, mas em nenhum caso menos tubulação de 2.
Notas para o teste de dureza:
P91 não terá uma dureza que não excede a alta tensão 250 HB/265 [25HRC].
Notas para o teste da curvatura:
Para a tubulação cujo o diâmetro excede NPS 25 e cujo o diâmetro à relação da espessura de parede é 7,0 ou o menos será sujeitado ao teste da curvatura em vez do teste aplainando.
A outra tubulação cujo o diâmetro iguala ou excede NPS 10 pode ser dada o teste da curvatura no lugar do assunto de teste aplainando à aprovação do comprador.
Os espécimes do teste da curvatura serão dobrados na temperatura ambiente com 180 sem rachar-se no fora da parcela curvada.
Teste hidrostática
O diâmetro interno da curvatura será 1 polegada [25 milímetros].
Cada comprimento da tubulação será hidro testado, na opção da fabricação que os testes elétricos nondestructive podem ser usados.
Informação pedindo
As ordens para o material sob esta especificação devem incluir o seguinte, como necessário, para descrever adequadamente o material desejado:
Quantidade |
Pés, medidores, ou número de comprimentos |
Nome do material |
Tubulação de aço sem emenda de liga |
Categoria |
P5, P9, P11, P22, P91 |
Fabricação |
Acabado a quente ou estirado a frio |
Tamanho usando um do seguinte: |
|
NPS e número da programação |
|
Diâmetro externo e espessura de parede nominal |
|
Diâmetro externo e espessura de parede mínima |
|
Dentro do diâmetro e da espessura de parede nominal |
|
Dentro do diâmetro e da espessura de parede mínima |
|
Comprimento |
Específico ou aleatório |
Revestimento do fim |
Documentos providos
