Descrição do produto

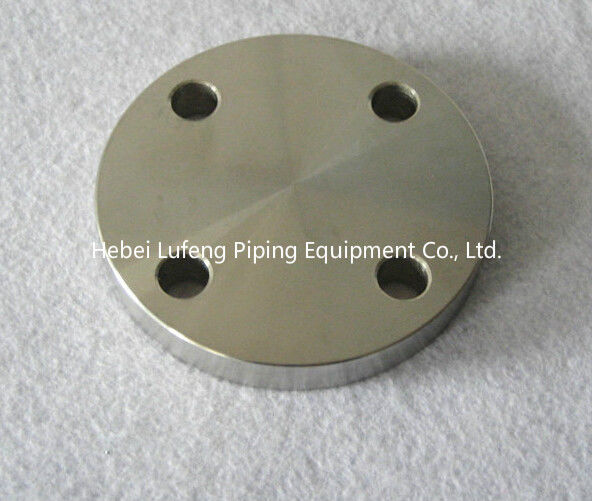

Flange cega de aço inoxidável do ANSI/JIS/BS /EN1092-1 do DIN/
1. Aplicação:
Para o selo ou para conectar de linhas da tubulação/tubo
2. Material:
304,304L, 316,316L, aço carbono ou o outro material a pedido
3. Padrão:
ANSI, RUÍDO, JIS, BS, EN1092-1
4. Tamanho:
DN15 (1/2”) a DN5000 (200")
5. Tipo:
Flanges rosqueadas, flanges da soldadura do soquete, flanges cegas, outras flanges
A especificação dos tipos
Pescoço de solda
1, preferido para a temperatura de alta pressão, subzero ou elevado
2, cubo são afilados e furados para combinar o diâmetro interno da tubulação assim que o fluxo não é restringido, impedindo a turbulência e reduzindo a erosão
3, facilmente radiographed e fornecem a distribuição excelente do esforço
Mocassim
1, usado não normalmente nas aplicações do alto-esforço devido ao baixo acessório do cubo e da solda
2, Silps sobre fora da tubulação
3, para dentro da flange soldada no cubo e na extremidade da tubulação
Junção de regaço
1, usado onde o alinhamento do parafuso ou o acesso para limpar são exigidos
2, similar à flange do mocassim quando usado com a extremidade do topo da junção de regaço
3, raio na interseção da cara da flange e furo para combinar a extremidade do topo da junção de regaço
Rosqueado
1, usado onde soldar seria perigoso
2, projetado para aplicações de baixa pressão e não-cíclicas
3, furo são rosqueados para combinar a linha de tubulação
4, afilado para selar a tubulação e as flanges
Soldadura do soquete
1, para linhas de pequeno diâmetro dos processos químicos, as hidráulicas e do córrego da distribuição
2, similar à flange do mocassim
3, fósforos furados contrários conduzem o furo, permitindo fluxo ilimitado
4, furo contrário do lado do cubo cabem o diâmetro exterior da tubulação - pode introduzir a tubulação no soquete com solda de faixa no cubo
Cego
1, usado para fechar extremidades do encanamento
2, não têm nenhum furo
3, permitem o acesso às linhas seladas
Outras flanges
Orifício, expansor, reduzindo-se, tomadas de pouco peso, enchendo, pescoços longos da solda, métrica, desenhos da marinha, desenhos do cliente
| Nome completo | Flanges |
| Material | 304 de aço inoxidável, 304L, 316, 316L, aço carbono |
| Padrão: | ANSI, BS, RUÍDO, EN1092-1, JIS |
| Flanges do ANSI | |
| Dimensão: | ANSI B16.5, B14.47, B16.36, B16.48 |
| Especs. materiais.: | ASTM A182, A351, RUÍDO, ASTM A105, A216 WCB |
| Categorias materiais: | F305, F304L, F316, F316L, CF8, CF8M, CF3M |
| DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404 | |
| DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409 | |
| DIN1.0402, DIN1.0460, DIN1.0619 | |
| Classe: | 150, 300, 400, 600, 900, 1500, 2500 |
| Tipo da flange: | Pescoço da solda, rosqueado, mocassim, Lap Joint, solda do soquete, cega |
| Flanges das BS | |
| Dimensão: | BS4504 |
| PN: | 2,4, 6, 10, 16, 25, 40 |
| Tipo da flange: | Pescoço da solda, rosqueado, mocassim, Lap Joint, solda do soquete, cega |
| Flanges do RUÍDO | |
| Descrição: | 1) Flange cega |
| DIN2527, Rate Pressure: barra 6 - 100 | |
| 2) Flange lisa para soldar (deslizamento sobre) | |
| 6Bar DIN2573, 10Bar DIN2576, 16Bar DIN2502, 25/40Bar DIN2503 | |
| 3) Flange de solda do pescoço | |
| 1/2.5Bar DIN2630, 6Bar DIN2631, 10Bar DIN2632, 16Bar DIN2633, | |
| 25Bar DIN2634, 40Bar DIN2635, 64Bar DIN2636, 100Bar DIN2637, | |
| 160Bar DIN2638, 250Bar DIN2628, 320Bar DIN2629, 400Bar DIN2627 | |
| 4)(Flange dobrada da junção dobrada), colar liso | |
| 6Bar DIN2641, 10Bar DIN2642, | |
| 5)Flange e anel fracos para soldar (flange do mocassim e colar liso) | |
| 6Bar DIN2652, 10Bar DIN2653, 25Bar DIN2655, 40Bar DIN2656, | |
| 6)Flange e anel fracos com o pescoço para soldar | |
| 10Bar DIN2673 | |
| 7)Flange rosqueada lisa oval | |
| 6Bar DIN2558 | |
| 8)Planície oval, com o pescoço rosqueado | |
| 10/16 de barra DIN2561 | |
| 9)Flange da linha com pescoço |
