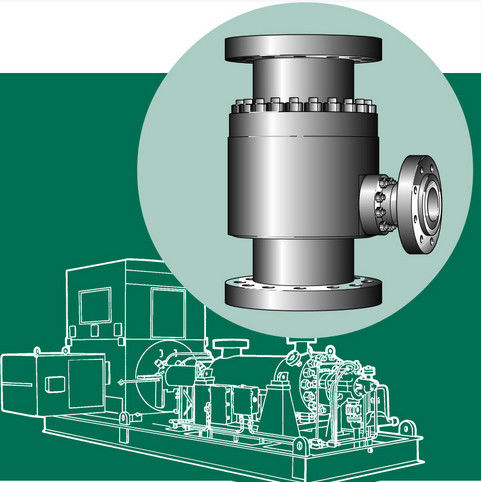

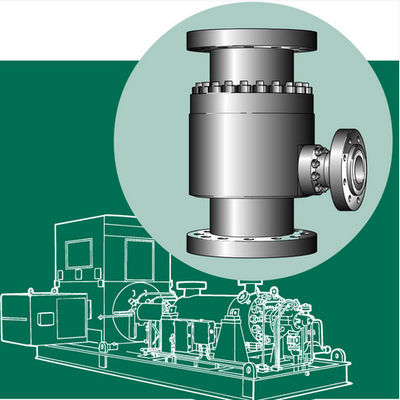

Automático recicle a válvula

Descrição do produto

SOLUÇÃO PARA A PROTEÇÃO DA BOMBA

A bomba centrífuga do pedido moderno do processo do equipamento industrial é basicamente trabalho sob a condição do fluxo variável. Uma válvula automática da recirculação (válvula do ARCO) é uma válvula multifuncional cujo o objetivo principal seja se assegurar de que um fluxo mínimo predeterminado esteja assegurado através de uma bomba centrífuga em todas as vezes. Isto é importante como as bombas centrífugas
sofra do superaquecimento e da cavitação e possa permanentemente ser danificado se correm seco.

Com muitos anos de investigação e desenvolvimento, de inovação contínua e da prática, da série datian da pesquisa ZD do Co. da válvula de shanghai válvula de controle automática da recirculação, impedir dano superaquecer, sério do ruído, o instável e da erosão da bomba centrífuga sob a baixa operação da carga. Contanto que o caudal da válvula de bomba
abaixo de algum valor, a boca do recuo do desvio abrirá automaticamente para assegurar o fluxo mínimo necessário da bomba.

APLICAÇÃO SOBRE

• Indústria química
• Indústria petroquímica
• Fábrica de aço
• Sistema de proteção contra incêndios
• Central elétrica tradicional
• Expedição/envio
• Indústria da fabricação de papel
• Proteção ambiental

AS BOMBAS CENTRÍFUGAS EXIGEM A PROTEÇÃO

Se você usa as bombas centrífugas para algum água de alimentação da líquido-caldeira, condensado, ou líquido do processo, um investimento significativo esteve feito na bomba, no motorista e nos controles relacionados. A proteção do fluxo mínimo é vital em cima
a bomba começa acima e baixas condições da procura. Se a proteção segura não existe, os seguintes efeitos desfavoráveis podem interferir com o desempenho e o funcionamento seguro da bomba. A temperatura do líquido aumentará devido à fricção e às perdas hidráulicas dentro da bomba. A figura 2a ilustra a elevação da temperatura no relacionamento à curva do QG. A curva indica que em ou perto do melhor ponto da eficiência,
a elevação da temperatura é mínima e não significativa à operação da bomba.

O fluxo de processo remove o calor gerado da bomba. A temperatura aumenta como corre através da bomba é reduzida. As perdas de fricção e hidráulicas geram o calor, quando a quantidade de líquido a que este calor está transmitido for reduzida. A elevação dentro
resultados da temperatura na formação de vapor. A temperatura elevado/pressão de vapor dos resultados líquidos nos problemas que variam dos selos e dos rolamentos danificados para terminar a falha dos elementos de gerencio. A recirculação interna dentro da bomba, denominou frequentemente principiante
a recirculação, pode causar um formulário da cavitação que conduz a dano do impulsor. A recirculação interna é ilustrada nas figuras 2b e 2c.

As bombas altas da velocidade específica têm as curvas de poder que aumentam enquanto o fluxo se reduz. Se o fluxo adequado não é mantido, a sobrecarga do motor resultará.

TRÊS MANEIRAS DA PROTEÇÃO PARA A BOMBA

Sistema contínuo do ing do circulat
A exigência mínima da bomba de circulação contínua do sistema é não relacionada com a descarga do sistema das mudanças do fluxo de processo. Após o ajuste do fluxo mínimo, com o recuo da placa de orifício diretamente ao tanque de armazenamento. Embora a circulação contínua do fluxo mínimo possa proteger para bombear muito bom, mas a bomba deve fornecer maiores saídas de potência para assegurar-se de que sinal de adição do fluxo de processo do sistema recicle o fluxo, que causando o desperdício adicional da energia.

Sistema do ing do circulat do controle
O controle que o sistema circulatório é conjunto pela válvula de verificação, calibre do fluxo, válvula de controle do fluxo mínimo, sistema da circulação do controle, sistema da circulação do controle pode fornecer a proteção do fluxo mínimo, quando o fluxo de processo é maior do que o fluxo mínimo da bomba, laço fechado, nenhuma perda de energia extra. Mas o sistema é complexo, componentes do controle, compra, a instalação, custo de manutenção é mais alto.

Válvula de controle do íon do recirculat do restaurante automático CI
A válvula de verificação automática do grupo da válvula da recirculação, percepção do fluxo, válvula de controle do desvio, abaixador de vários estágios em uma, não precisa o poder, o sistema de controlo e a fiação, segurança essencial. Tomando acima do espaço pequeno, reduzindo a possibilidade de líquido de alta velocidade a
mau funcionamento ao mínimo, com mais baixo custo da instalação e de manutenção, é a maneira da proteção da bomba da prioridade de processo industrial moderno.

VÁLVULA DE CONTROLE AUTOMÁTICA DA RECIRCULAÇÃO DA SÉRIE DE ZD

Válvula de controle da recirculação de Automatic do modelo de ZDT

• Estrutura simples, baixo custo, longa vida, apropriada para condições de trabalho de baixa pressão.
• Molde o corpo de válvula, material: aço carbono ou etc. de aço inoxidável.
• O fluxo grande do desvio, fluxo máximo é 60% do fluxo principal, quilovolt do valor pode ser ajustado.
• MPa até 4 máximo do diferencial de pressão do funcionamento do desvio.
• Pressão CL150# – 400#, ″ size1 – ″ 16.

Válvula de controle da recirculação de Automatic do modelo de ZDL

• desvio da gaiola do Multi-orifício, de baixo nível de ruído, apropriado para condições da pressão média e baixa.
• Corpo de aço forjado, material: aço carbono ou etc. de aço inoxidável.
• a função da válvula do Não-retorno é MPa até 6 padrão, máximo do diferencial de pressão.
• Com estrutura principal da válvula de verificação do fluxo do porto do Venturi, seja aplicável para condições de trabalho complicadas.
• Pressão CL150# – 600#, ″ size1 – ″ 20.
• A operação manual do desvio é opcional.

Válvula de controle da recirculação de Automatic do modelo de ZDM

• Descompressão de vários estágios a impedir a cavitação, reduzindo a velocidade, apropriada para as circunstâncias de alta pressão.
• Corpo de aço forjado, material: aço carbono ou etc. de aço inoxidável.
• a função da válvula do Não-retorno é MPa até 30 padrão, máximo do diferencial de pressão.
• Pressão CL150# – 2500#, ″ size1 – ″ 20.
• A operação manual do desvio é opcional.
