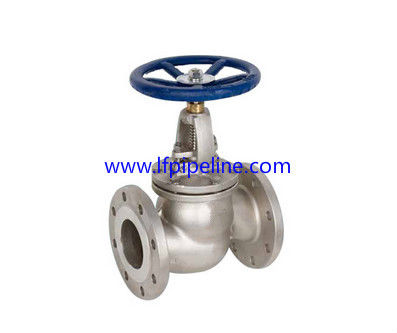

Descrição do produto
| Não. | Nome de parte | Qty | Material |
| 1 | Corpo | 1 | 316 ASTM de aço inoxidável A351CF8M |
| 2 | Disco | 1 | 316 ASTM de aço inoxidável A351CF8M |
| 3 | Anel de Seat | 1 | 316 ASTM de aço inoxidável A351CF8M |
| 4 | Haste | 1 | 316 de aço inoxidável |
| 5 | Parafuso da capota | 1 | 304 de aço inoxidável |
| 6 | Gaxeta | 1 | 15%R+PTFE |
| 7 | Capota | 1 | 316 de aço inoxidável |
| 8 | Embalagem de glândula | 1 | PTFE |
| 9 | Pin | 1 | 304 de aço inoxidável |
| 10 | Luva da glândula | 1 | PTFE |
| 11 | Parafuso de olho | 1 | 304 de aço inoxidável |
| 12 | Glândula | 1 | 316 de aço inoxidável |
| 13 | Porca | 1 | 304 de aço inoxidável |
| 14 | Yoke Sleeve | 1 | Bronze |
| 15 | Volante | 1 | Ferro dútile |
| 16 | Arruela | 1 | 304 de aço inoxidável |
| 17 | Porca | 1 | 304 de aço inoxidável |
| Tamanho | B | C | D | E | F | G | H | Mim | |
| 1-2 | 0,59 | 4,25 | 7,32 | 3,5 | 2,38 | 1,38 | 0,43 | 5,51 | 0,625 |
| 3-4 | 0,79 | 4,61 | 7,32 | 3,88 | 2,75 | 1,69 | 0,43 | 5,51 | 0,625 |
| 1 | 0,98 | 5 | 8,35 | 4,25 | 3,12 | 2 | 0,43 | 5,51 | 0,625 |
| 1 ½ | 1,57 | 6,5 | 9,69 | 5 | 3,88 | 2,88 | 0,56 | 6,29 | 0,625 |
| 2 | 1,97 | 7,99 | 9,92 | 6 | 4,75 | 3,62 | 0,62 | 7,87 | 0,75 |
| ½ 2 | 2,56 | 8,5 | 12,2 | 7 | 5,5 | 4,12 | 0,69 | 7,87 | 0,75 |
| 3 | 3,15 | 9,49 | 12,87 | 7,5 | 6 | 5 | 0,75 | 9,84 | 0,75 |
| 4 | 3,94 | 11,5 | 15,12 | 9 | 7,5 | 6,19 | 0,94 | 9,84 | 0,75 |
| 6 | 5,91 | 15,98 | 21,5 | 11 | 9,5 | 8,5 | 1 | 13,78 | 0,875 |
| 8 | 7,87 | 19,49 | 26,34 | 13,5 | 11,75 | 10,62 | 1,12 | 13,78 | 0,875 |
| 10 | 9,84 | 24,49 | 32,44 | 16 | 14,25 | 12,75 | 1,19 | 19,69 | 1 |
| 12 | 12 | 27,5 | 31,3 | 19 | 17 | 15 | 1,25 | 18,11 | 1 |
Características:
Fora do parafuso e do garfo.
Capota aparafusada.
A conexão da haste/cunha encontra o teste de tração do API 600.
Assento soldado.
Capota integrada garfo.
Disco fraco.
Anéis renováveis do assento.
Haste de aumentação e volante deaumentação.
Extremidades flangeadas.
extremidades Extremidade-soldadas.
Padrões aplicáveis:
- ANSI de aço B 16,34 das válvulas
- Cara a cara ANSI B 16,10
- A extremidade flangeia ANSI B 16,5
- A extremidade soldou termina ANSI B16.25
- Inspeção e teste API 598
